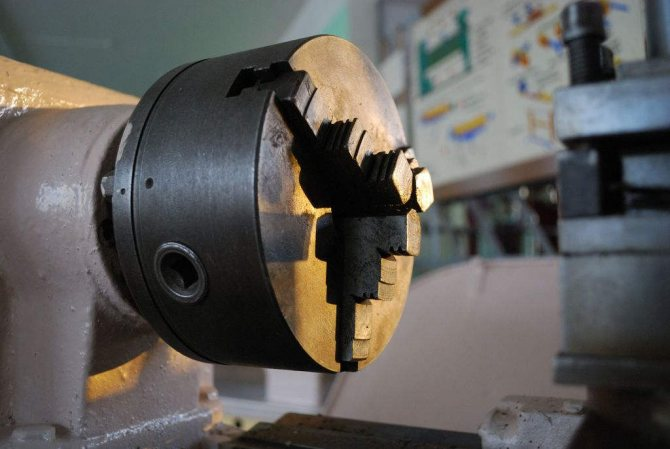

Клинореечные патроны токарные относятся к механическим кулачковым. Это универсальное зажимное приспособление, которое в зависимости от количества и формы кулачков может фиксировать круглые цельные и полые заготовки, заготовки квадратного сечения и ассиметричные, а также тонкостенные (четырех- и шестикулачковые патроны позволяют надежно закрепить деталь без смятия металла).
Конструкция данной детали
Состоит патрон токарный из массивного стального основания, в котором расположены рейки с клиновой насечкой (гребенки). На подвижных зажимных кулачках имеется ответная насечка. При повороте ключа рейки выдвигаются, соответственно, кулачки сходятся к оси приспособления и фиксируют заготовку. Движение реек синхронизировано, поэтому клинореечный патрон токарный является самоцентрирующимся с высокой точностью.
Зажимные элементы устанавливаются строго по цифровой маркировке, которая нанесена на них и на само основание. Обычно в комплекте идут закаленные кулачки, однако применяются также незакаленные – их заказывают отдельно.
На корпусе имеется индикаторный штифт, который показывает, что кулачки не затянуты – при зажиме детали он утапливается заподлицо. Чтобы кулачки не выпадали, имеются стопоры.
Преимущества и недостатки устройства
Основные плюсы:
- универсальность: переставляя зажимные элементы, можно фиксировать как цельные заготовки (охватываемый диаметр), так и трубчатые (охватывающий диаметр);
- возможность быстрой переналадки под другой типоразмер;
- больше усилия зажима при значительно меньшем крутящем моменте на ключе по сравнению со спиральным патроном – затягивание осуществляется вращением только одной тяги;
- клиновые рейки – более технологичные детали, чем спиральный диск, что в целом упрощает конструкцию приспособления, а также уменьшает износ и, соответственно, необходимость ремонта или замены элементов патрона.
Главные минусы:
- небольшой ход кулачков – порядка 8-10 мм, то есть для перехода на другой типоразмер уже понадобится переналадка, в связи с этим клинореечные токарные патроны чаще применяются на серийном производстве, чем в единичном;
- возможен зажим эксцентриков, но смещение от продольной оси кратно шагу клиновой гребенки.
Клинореечные патроны токарные могут устанавливаться на шпиндель станка на фланцевый конец, через поворотную шайбу или промежуточный фланец.
